Дальность перемещения грунта. Расчет объемов работ

ВОПРОС:

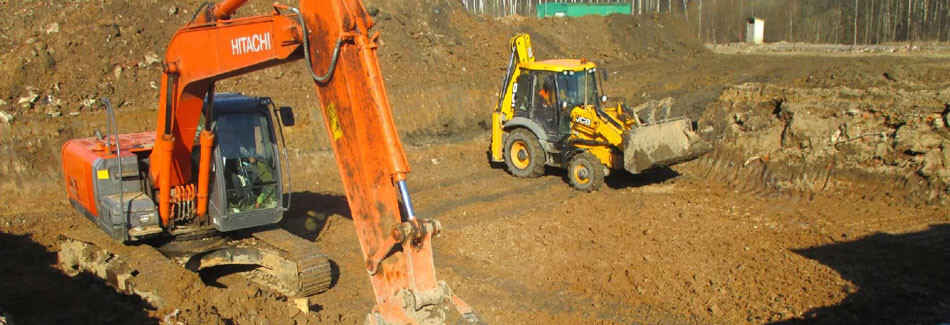

«В теоретической части Вы упомянули темы работы бульдозера по планировке территории, работы на отвале. В ГЭСН01 есть нормы на перемещение грунта с «шагом» 10, 5 м… Не могли бы Вы прояснить, как правильно определять расстояние этого перемещения. Например, при разработке котлована экскаватор вынимает грунт в отвал. Ясно, что вынутый грунт будет расположен вдоль котлована, длина которого около сотни метром. Бульдозер перемещает грунт. Но как здесь правильно считать вот эти 10 м, где точка отсчета?» -, пишет нам Алексей Иванович.

ОТВЕТ:

Действительно, в нормативной базе имеются блоки расценок для учета перемещения грунта по строительной площадке:

-на разработку грунта скреперами прицепными с перемещением до 100 м (возможно добрать до нужного расстояния добавляя по 10 м) (таблица ГЭСН01-01-023) и самоходными с перемещением до 300 м (возможно добрать по 100 м) (таблица ГЭСН01-01-024)

-на перемещение грунта бульдозерами разной мощности на расстояние до 10 м (возможно добрать по 10 м) (таблицы ГЭСН01-01-030, ГЭСН01-01-031, ГЭСН01-01-032)

-на засыпку траншей и котлованов бульдозерами разной мощности м (возможно добрать по 5 м) добавлять: (таблицы ГЭСН01-01-033, ГЭСН01-01-034, ГЭСН01-01-035)

Затраты ресурсов даны на 1000 м3 грунта, а вот дальность перемещения грунта следует принимать по проектным данным (п.1.1.1. Общих положений сборника).

Бывает и так, что в проекте нет четких указаний, на какое расстояние необходимо переместить грунт, чтобы в результате производства земляных работ выйти на проектные отметки. И тогда приходится рассчитывать это расстояние самостоятельно.

Давайте разберемся вместе, как это можно сделать.

В разделе «Исчисление объемов работ» ГЭСН 81-02-01-2017 Земляные работы указано:

«2.1.11. Дальность перемещения грунта следует принимать: при работе скреперов – равной половине всего пути (в оба конца) за один цикл, при работе бульдозеров – расстоянию между центрами тяжести выемки и насыпи (отвала).»

Что такое «один цикл» работы скрепера? Полный рабочий цикл скрепера состоит из набора грунта, его транспортирования, разгрузки ковша, обратного (порожнего) хода. Расстояние определяем по формуле: сумму - расстояние от начала резания грунта до места разгрузки плюс путь обратного возвращения - делим на два.

А зачем определять расстояние между центрами тяжести выемки и насыпи (отвала)?

Начнем с простого: чтобы превратить площадку с существующим рельефом в площадку с проектным рельефом, необходимо переместить грунт из места его избытка в место его нехватки. Если рассматривать территорию планировки в плоскости, то имеем два участка, разделенных нулевой линией: участок выемки и участок насыпи. Но это ведь не плоские тела, а объемные. У этих тел имеются центры тяжести, обладающие определенными координатами (которые задаются относительно границы территории). А длина вектора, соединяющего эти координаты – есть средняя дальность перемещения грунта.

Теперь о сложном. Средняя дальность перемещения грунта может быть определена одним из следующих методов: графоаналитическим, аналитическим (метод статических моментов), графическим. Далее идут расчеты, таблицы, графики, основанные на данных схемы планировочной организации земельного участка – и на этом этапе лучше подключить инженеров по земляным работам, геодезистов либо модули графических программ.

Т.о. определение средней дальности перемещения грунта выходит за рамки специализации инженера-сметчика и является задачей проектировщика.
