Есть несколько понятий, знание которых поможет научиться правильно читать чертежи.
Ранее в статье мы разбирали основу чертежа - координационные оси здания. Теперь же поговорим о таком термине как привязка.

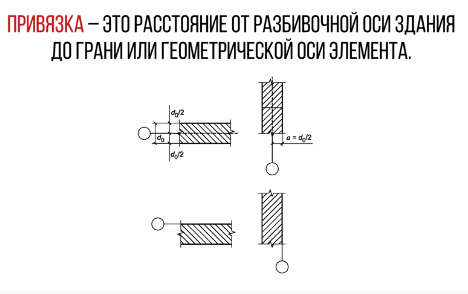

Привязка - второй ключевой термин для правильного чтения чертежей. Это расположение конструктивных элементов здания по отношению к координационным осям.
Говоря о стенах, привязка может быть следующих видов:
- Нулевая – когда разбивочные оси совпадают с внутренней гранью стены
- Центральная – кода геометрическая ось стены совпадает с разбивочной
- Строительная – стандартная привязка со смещением центра, например, для стен толщиной 640 мм (2,5 кирпича), производится привязка внутренней грани стены к оси на расстоянии в 200мм, а наружной грани к оси на расстоянии 440 мм.
