Как посчитать объемы работ кирпичной кладки за полчаса?

1. Вы никогда не считали объем работ по чертежам и не знаете как начать?
2. Вы боитесь запутаться в размерах и ошибиться в расчетах?
3. Процесс подсчета объема кладки кажется вам долгим и трудоемким?

Перед сметчиком нередко ставят задачу подсчета объемов работ кирпичной кладки на основании проектных данных. И это касается не только тех специалистов, кто работает в составе проектных групп. У сметчиков подрядных организаций и службы заказчика зачастую возникает необходимость:

• произвести подсчет объемов работ отдельного этапа работ или части здания;
• рассчитать стоимость части работ для отдельного субподрядчика или под лимит финансирования;
• осуществить проверку проектных данных.

Выполнение такого расчета на листке бумаги с помощью калькулятора занимает много времени. А если выяснится, что в расчет закралась неточность, то приходится все переделывать.

И это объяснимо: навык чтения строительных чертежей имеет не каждый сметчик. На проекте указано много цифровых данных, в которых легко запутаться. Длину и ширину конструкции определяют по плану, а высоту ищут уже на разрезах здания.

Затруднения испытывают даже те сметчики, которые имеют высшее профессиональное  образование. Скажу по секрету: в строительном институте нет такого предмета как «подсчет объемов работ» со сдачей зачета в конце семестра.

Задача значительно упрощается, если вести расчет по алгоритму, состоящему всего из трех шагов. Вычисления удобно производить на компьютере, в табличной форме, например с использованием редактора Excel.

Прочитав эту статью до конца, вы узнаете, как производить быстрый и точный подсчет объемов работ кирпичной кладки. А после этого вы сможете скачать используемые в расчете таблицы и использовать их в своей работе прямо сегодня.

Для начала предлагаю познакомиться с планом здания, на примере которого будем производить подсчет объемов кладочных работ.

Здание административного назначения высотой в три этажа возводится из стандартного керамического кирпича. Длина здания в осях 1-6 составляет 30 метров, ширина здания в осях А-С  - 12 метров.

Наружные несущие стены по осям 1,6, А и С имеют толщину 640 мм. Обратите внимание на строительную привязку. На плане указана стандартная привязка со смещением относительно центра. Так для стен толщиной 640 мм (в 2,5 кирпича) производится привязка внутренней грани стены к оси на расстояние 200 мм, а наружной грани стены к оси на расстояние 440 мм.

Внутренняя несущая стена толщиной 380 мм располагается по оси В. Она имеет центральную привязку, т.е. геометрическая ось стены совпадает с координационной осью.

Остальные стены на объекте – ненесущие, т.е. это перегородки толщиной 250 мм.

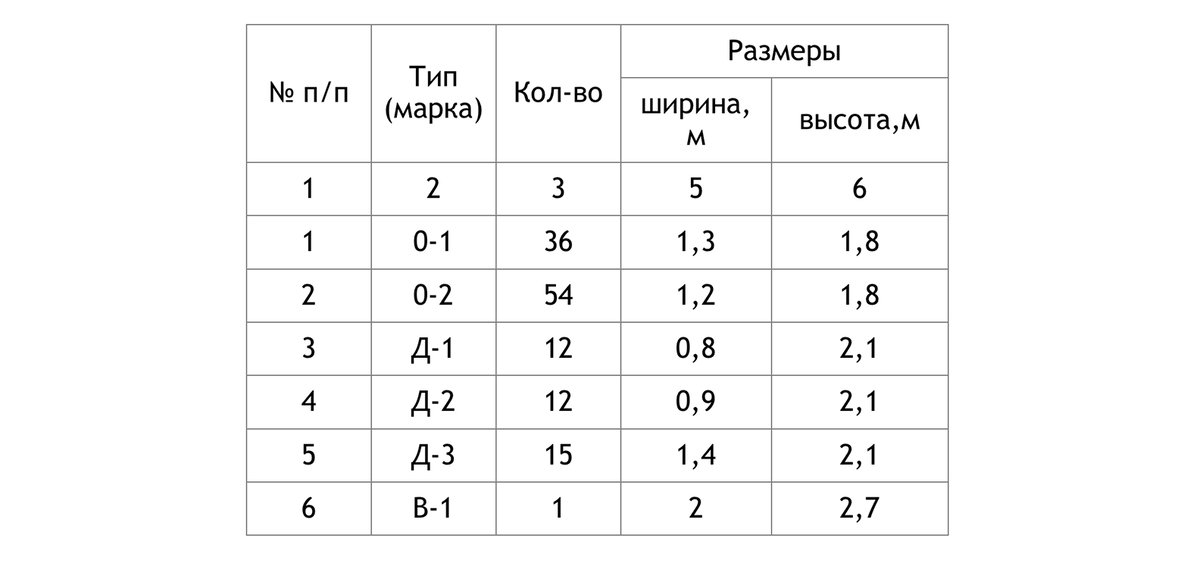

На всех фасадах здания имеются оконные проемы, в которые установлены окна 2 типоразмеров. Сообщение между внутренними помещениями осуществляется через двери трех видов: Д-1, Д-2 и Д-3. Номенклатура, количество и размер оконных и дверных заполнений даны в ведомости проемов.

Как видите, под номером шесть ведомости фигурирует еще одна дверь В-1 размером 2х2,7 м. Это входная дверь и расположена только на первом этаже. Логично, что на втором и третьем этажах здания такой двери нет. В остальном они идентичны, а поэтому могут считаться типовыми.

Перед нами стоит задача:  подсчитать объем кладочных работ по наружным стенам в м3, по внутренним стенам в м3, и по перегородкам в м2 измерения, так как сметные нормы рассчитаны для таких единиц объема. И нам предстоит сделать всего3 шага, чтобы получить конечные данные.

Первый шаг. Заполнить ведомость подсчёта объёмов работ по заполнению проёмов

Второй шаг. Заполнить ведомость подсчёта объёмов кирпичной кладки.

Третий шаг. Вычесть объем железобетонных перемычек.

Для того, чтобы заполнить эту таблицу, необходимо руководствоваться принципом, описанным в  разделе «Исчисление объемов работ» Общих положений применения сборника государственных сметных норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков»:

2.8.3. Объем кладки стен надлежит исчислять за вычетом проемов по наружному обводу коробок.

Естественно, этим условием руководствуются и проектанты, нанося размеры проемов на планы и разрезы здания и составляя ведомость проемов объекта.

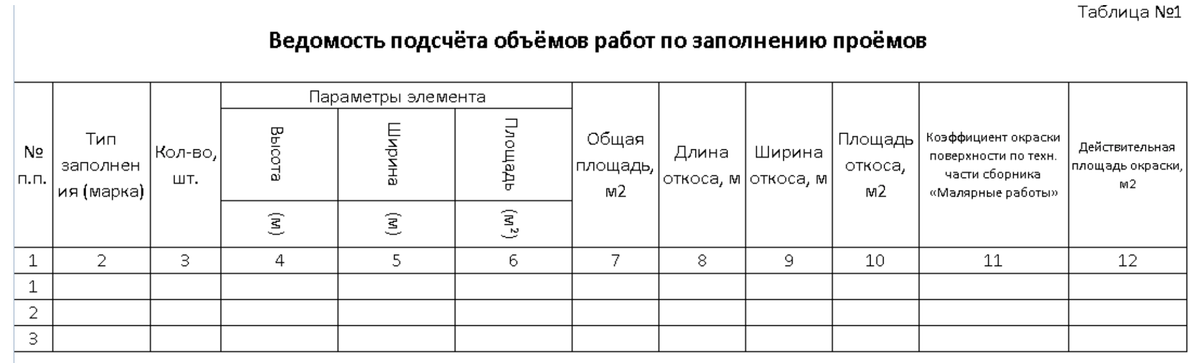

Работаем в табличном редакторе Excel. Сверимся с задачей: необходимо подсчитать объемы кладки трех видов ограждающих конструкций, и внесем в графы 2,3,4 и 5 данные из ведомости проемов.

Важное замечание: выделим отдельным блоком проемы на первом этаже, расположенные в наружных стенах. Это связано с отличием первого этажа от типового -  наличием входной двери В-1.

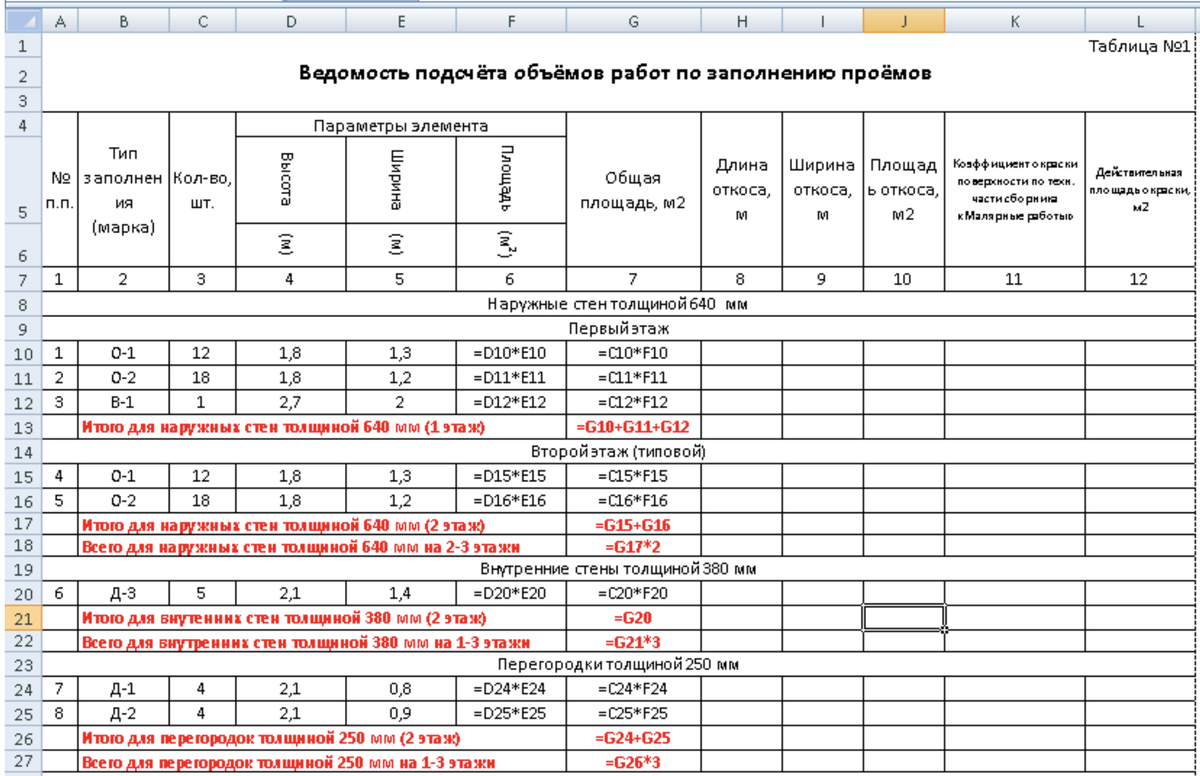

Далее заполняем столбцы 6 и 7 таблицы. Например, зададим формулу подсчета площади окна типа О-1 как произведение его ширины на высоту. Перемножив площадь одного окна типа О-1 на количество на 1 этаже (12 шт.) получим общую площадь окон данного типа на этом этаже. Суммируем площади оконных и дверных заполнений поэтажно.

Для наглядности сформируем отдельную табличку в конце документа и вынесем туда значения суммарных площадей проемов отдельно для каждого из вида стен.

Внимание: важно заполнять таблицу именно формулами, а не конечными значениями вычислений! В случае возникновения необходимости изменения какого-нибудь начального показателя (например, ширины входной двери), программа автоматически произведет пересчет.

Итак, результатом заполнения таблицы 1 «Ведомость подсчёта объёмов работ по заполнению проёмов» стали следующие величины:

Обратите внимание на незаполненные графы правой части таблицы: «длина откоса», «ширина откоса» и «площадь откоса», «коэффициент о краски поверхности», «действительная  площадь окраски заполнений». В данную таблицу они введены для того, чтобы использовать промежуточные результаты вычислений для расчетов объемов других видов работ. Если их заполнить и суммировать по графам, результатом будут сметные объемы работ площадей отделки откосов и окраски заполнений проемов.

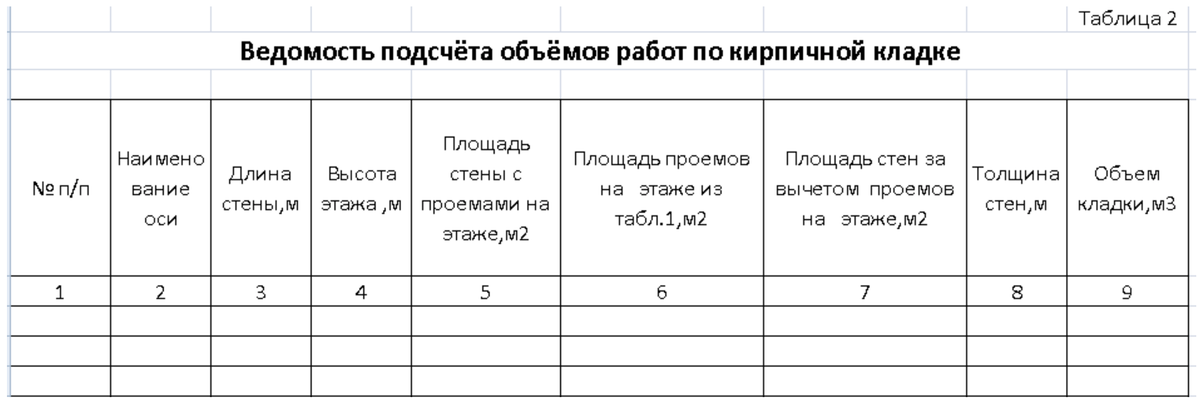

На этом этапе исходные данные для заполнения таблицы будем считывать с плана этажа. Так же как, и в предыдущем шаге, разобьем область подсчетов на три блока для стен толщиной 640 мм, 380 мм и 250 мм соответственно.

Изображенные на плане конструкции стен необходимо мысленно разбить на участки. Эти участки не должны пересекаться или наслаиваться друг на друга, иначе может произойти задвоение физических объемов работ в ведомости и сметной документации. Каждый участок необходимо поименовать в соответствии с координационными осями, в границах которых он расположен.

Например, наружные продольные стены одинаковой длины, обозначенные на плане заливкой красного цвета, именуем следующим образом: участки 1-6/А и 1-6/С.

При этом координационные оси А и С не совпадают с геометрической осью продольных стен, а расположены со смещением от них. В данном примере для наружных стен толщиной 640 мм (в 2,5 кирпича) произведена строительная привязка внутренней грани стены к  оси на расстояние 200 мм, а наружной грани стены к оси на расстояние 440 мм.

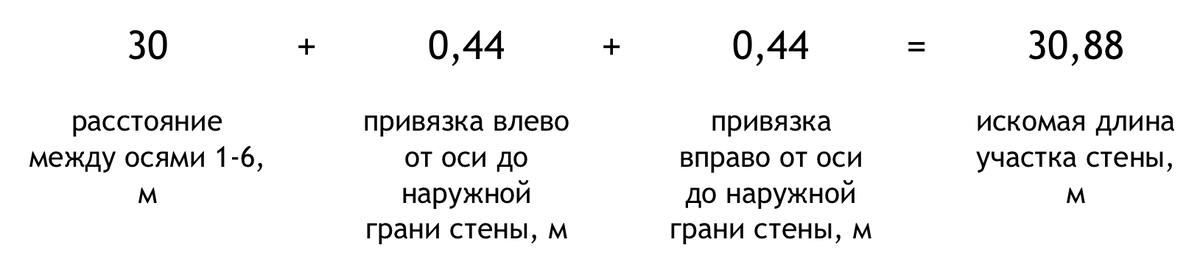

Формула подсчета длины участков стены в осях 1-6/А и 1-6/С выглядит следующим образом:

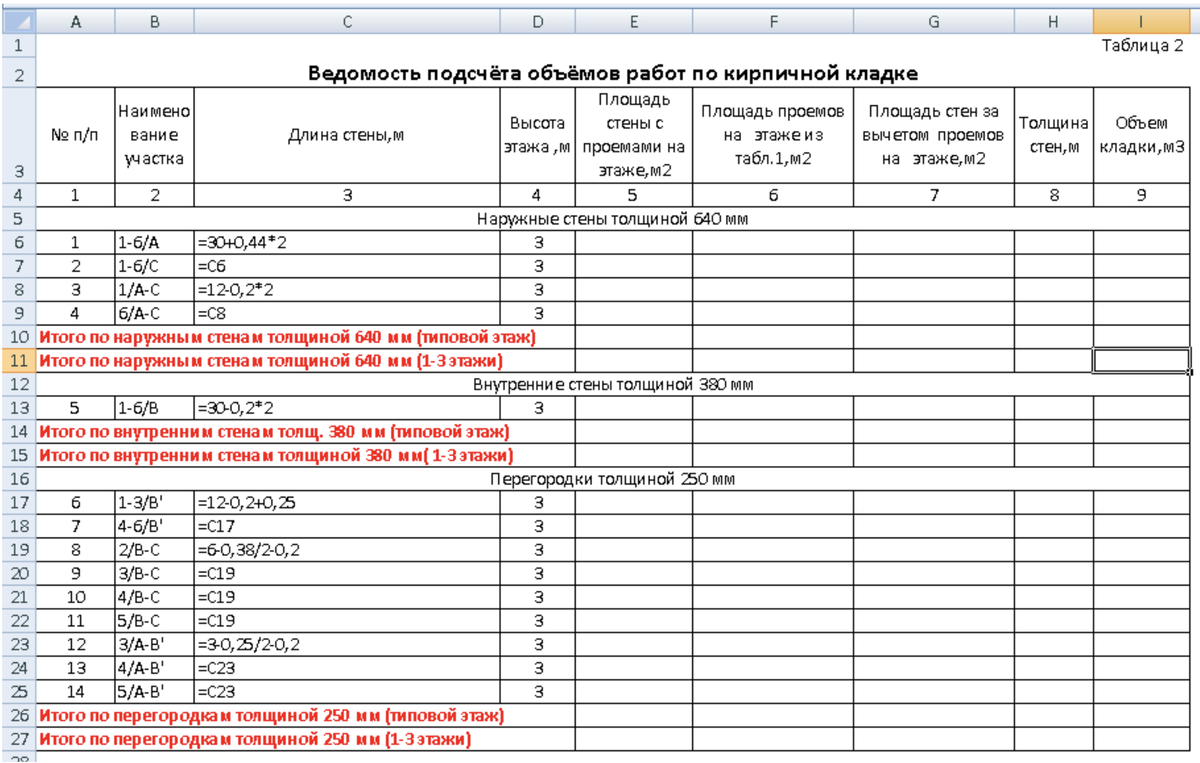

Эти данные заносим во вторую и третью графы таблицы. Напоминаю, что третью графу необходимо заполнять именно формулами, а не результатами вычисления, чтобы расчет был прозрачным,  и любое заинтересованное лицо могло проверить правильность расчета.

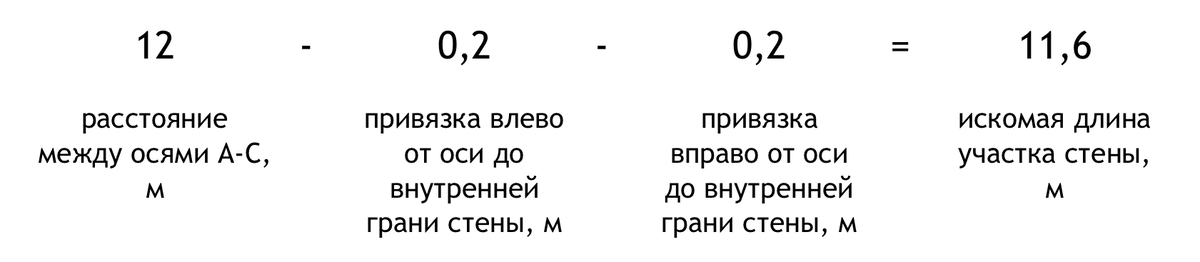

Теперь определим длины поперечных стен в осях 1/А-С и 6/А-С, выделенных на рисунке зеленым цветом. В этом случае межосевое расстояние в 12 метров необходимо не увеличить, а, наоборот, уменьшить на величину осевой привязки к внутренней грани стены.

Указанными способами определим длины всех участков стен на плане. Чтобы не пришлось многократно вбивать одну и ту же формулу длины, удобно заранее определить участки стен одинаковой длины и сгруппировать их в соседние ячейки.

Высота каждого этажа данного строения – 3 метра. Внесем этот показатель в 4 графу таблицы.

Числовые данные 5 графы «площадь стены с проемами на этаже» получим как произведение 3 и 4 граф, т.е. длины стены на ее высоту. Суммируем площади стен одинаковой толщины, затем полученные результаты умножим на 3 –количество этажей здания.

Теперь в 6 графу таблицы 2 необходимо перенести из результатов таблицы 1 величины площадей проемов в наружных стенах, внутренних стенах и перегородках.

Для того, чтобы сохранить возможность автоматического пересчета искомых объемов кладочных работ, нужно создать внешнюю ссылку на соответствующие ячейки документа «Таблица 1».

Поясню, как это сделать технически. Для этого оба документа «Таблица 1» (далее исходный документ)  и  «Таблица 2» (далее документ назначения) должны быть открыты. В ячейке документа назначения (например F11) вводим знак равенства. Переходим к исходному документу, а затем выделяем ячейку, ссылку на которую нужно вставить (например, К29). И нажимаем клавишу Enter.

Площадь стен за вычетом  проемов на этаже (графа 7) находим как разницу между площадью стены с проемами (графа 5) и площадью проемов (графа 6). В графе 8 укажем толщину стен в метрах: 0,64, 0,38 и 0,25. Искомые объемы кладки наружных, внутренних стен и перегородок получим в 9 графе перемножением площади стен (графа 7) на их толщину (графа 8).

Поздравляю, мы завершили второй этап: заполнение таблицы «Ведомость подсчета объемов работ  по кирпичной кладке»! Получили следующие данные:

У вас может возникнуть закономерный вопрос: почему объемы кладки перегородок выделены в кубических и в квадратных метрах? Дело в том, что в государственном сборнике норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков» имеются отдельные расценки на кладку внутренних стен (нормы даны на м3 объема) и перегородок (нормы даны на100 м2 объема). Но предусмотренные нормами толщины перегородок  - в четверть и полкирпича. Поэтому в нашем случае в сметную документацию объем работ по устройству перегородок включим по расценке на устройство внутренних стен, и объем работ будет исчисляться в метрах кубических кладки.

Такой порядок связан со следующими правилами подсчета объемов работ, описанных в разделе «Исчисление объемов работ» Общих положений применения сборника государственных сметных норм ГЭСН-2001/ФЕР-2001 – 08 «Конструкции из кирпича и блоков»:

2.8.5. Объем конструкций из материалов, отличающихся от материала кладки (железобетонные колонны, подкладные плиты, перемычки, фундаментные балки, санитарно-технические и тепловые панели и т.п.), следует исключать из объема кладки.

В данном случае мы воспользовались готовыми данными об объеме железобетонных перемычек. На практике, их необходимо рассчитать на основании проекта. В проектных спецификациях количество перемычек подсчитывается по типам для всего здания, без распределения их по наружным и внутренним стенам. В технической литературе имеется следующая рекомендация. Для вычета из кладки можно условно принять количество перемычек, укладываемых над проемами в наружных стенах - 70%, и во внутренних — 30%. Допускаемая неточность незначительна, так как разница в стоимости кладки наружных и внутренних стен небольшая.

Кроме этого, в перегородках толщиной 120 или 65 мм перемычка выполняется из стального уголка. Ведь нагрузки на стальную перемычку в таких стенах незначительные. Объем перемычек из прокатного профиля минимален, поэтому из объема кладки перегородок мы его вычитать не стали.

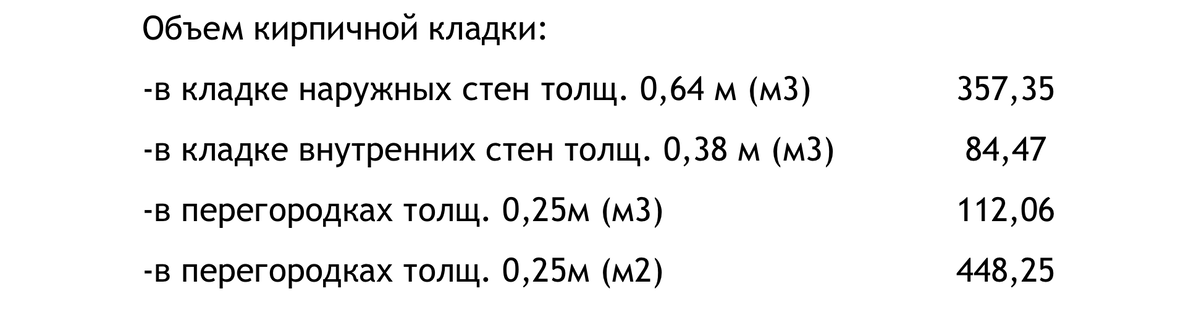

Ура! Расчет выполнен! Мы получили искомые значения сметных объемов кирпичной кладки наружных, внутренних  стен и перегородок.

Надеюсь, что эта статья была для вас полезна. Обязательно напишите в комментариях возникшие вопросы или предложения. А теперь скачивайте таблицы «ведомость подсчета площади проемов» и «ведомость подсчета объемов кирпичной кладки» и используйте их в своей работе, чтобы повысить ее производительность и эффективность.
