Помощь сметчику. Специальные формулы быстрого подсчета объемов здания

Формулы основаны на использовании постоянных или исходных величин. В этой статье мы рассмотрим одну из наиболее встречающихся величин.

Постоянные (исходные) величины – некоторые, наиболее часто повторяющиеся в подсчетах величины.

P – периметр здания в осях, подсчитанный в обычном порядке по проектным размерам.

Исходя из значения периметра и строится весь дальнейший расчет.

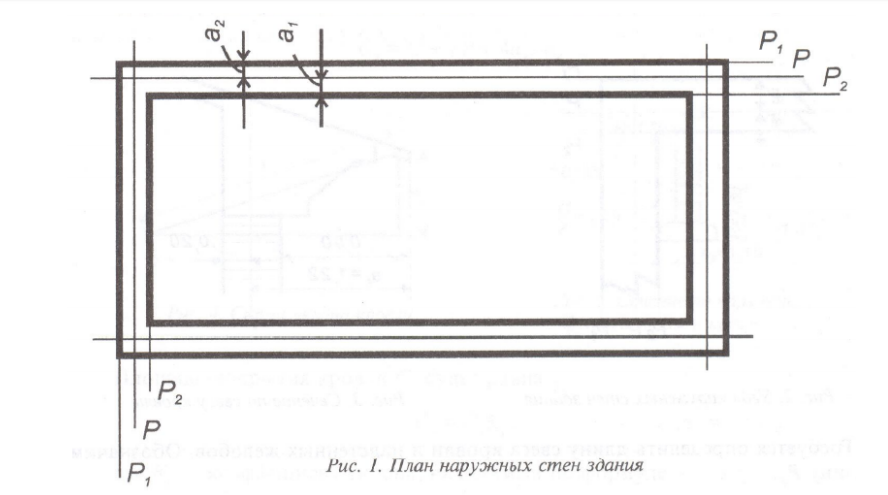

На изображении ниже (план наружных стен зданий) можно увидеть периметр, он обозначен буквой Р, а Р1 и Р2 – наружный и внутренний периметр стен зданий соответственно. Еще два значение – это привязка стен к наружной (а2) и внутренней оси (а1).

Если известен периметр здания в осях, то можно с лёгкостью посчитать периметр по внешним плоскостям наружных стен, например, в том случае, если в последствии нужно посчитать площадь фасада здания для вычисления объемов отделочных работ.

На изображении ниже мы видим, что периметр осевой необходимо увеличить на 8 частей участков а2. (на 8 величин наружной привязки), а если нужно выяснить периметр по внутренней привязке (для подсчета штукатурных работ внутри здания), то осевой периметр необходимо уменьшить на 8 участков а1.

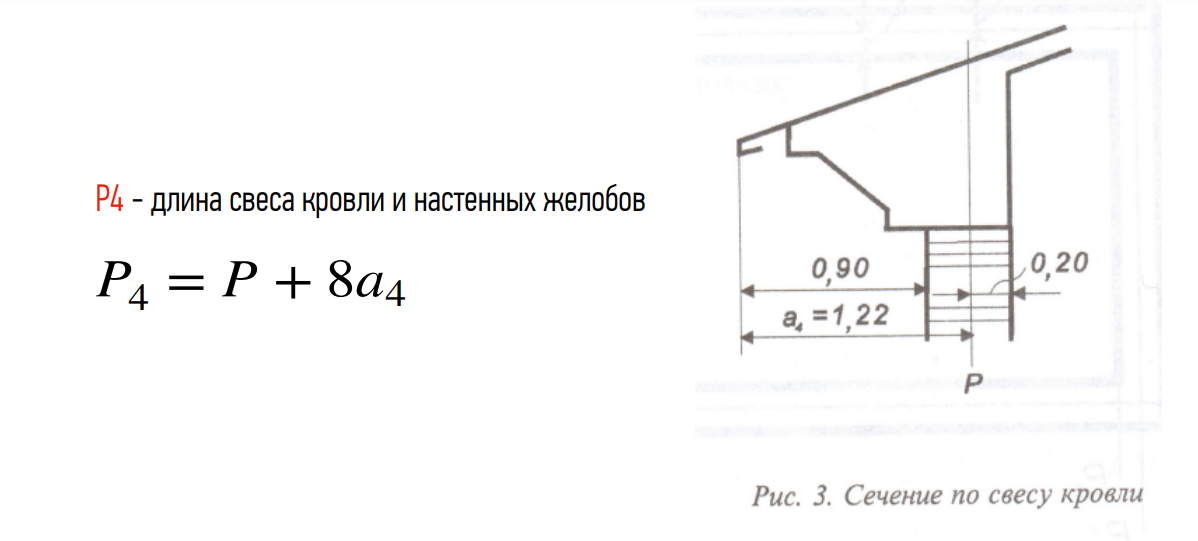

Если нужно вычислить длину свеса кровли или настенных желобов, то, зная величину выступа (отступа) кровли от стены здания (на чертеже а4) длину свеса можно посчитать. Для этого   к осевому периметру необходимо добавить 8 частей участков а4

Периметр любой плоскости, выступающей за пределы осей наружных стен или находящихся в их пределах можно определить без дополнительных расчетов с помощью одной из указанных формул.

Значение а умножается на 8 при любом количестве углов здания, поэтому такую формулу можно использовать в зданиях сложной формы, которую можно разбить на простейшие прямоугольники.
